落地式投影仪
发布时间：2020-11-19 12:23:17 浏览次数：

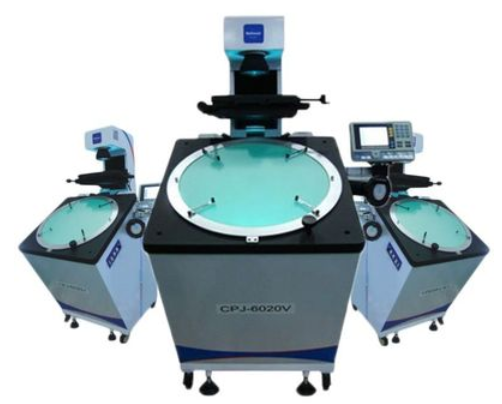

产品名称：落地式投影仪
产品品牌：TLS-CPJ-6020V
产品简介：CPJ-6020V落地式投影仪成像清晰，放大倍率准确。投影屏直径 Φ600mm，大物方视场为 Φ120mm，可满足大尺寸零件的轮廓测量和坐标测量，配合寻边器可实现自动寻边采点，消除人眼瞄准的误差。
技术规格参数：
|
型号 |
TLS-CPJ-6020V |
|||||
|
X轴坐标行程(mm) |
200 |
|||||
|
Y轴坐标行程(mm) |
100 |
|||||
|
金属台面尺寸(mm) |
404×265 |
|||||
|
玻璃台面尺寸(mm) |
270×170 |
|||||
|
数显分辨力(μm) |
0.5 |
|||||
|
示值误差(mm) |
2.5+L/75 (L为被测物体长度，单位：mm) |
|||||
|
Z轴坐标行程(mm) |
50 (调焦) |
|||||
|
仪器重量(kg) |
360 |
|||||
|
外形尺寸(mm) |
1200×1140×1940 |
|||||
|
投影屏 |
尺寸 (mm) |
Ф 615，使用范围>Ф600（刻有米字线） |
||||
|
旋转范围 |
0~360° |
|||||
|
旋转分辨力 |
1' or 0.01° |
|||||
|
物镜 |
放大倍数 |
5× (选) |
10× (标) |
20× (选) |
50× (选) |
100× (选) |
|
物方视场 (mm) |
Ф120 |
Ф60 |
Ф30 |
Ф12 |
Ф6 |
|
|
工作距离(mm) |
242.8 |
143.2 |
85.5 |
92 |
48.5 |
|
|
大测量高度(mm) |
50 |
50 |
50 |
50 |
48 |
|
|
仪器电源： AC 100-240V 50/60Hz。总功率： 650W |
||||||
