产品名称：Navigator系列-针对超大型工件的测量
三次元-Navigator系列龙门式三坐标测量机，适用于超大型工件的精密测量，如汽车、航天、航空、船舶和大型模具
等工业领域的测量。
-采用双高架龙门结构，三轴导轨均采用优质 “泰山青”花岗岩，因而三轴具有相同的温度特性和抗时效变形能力
-Z轴采用德国FESTO气动平衡，并具有自保护装置，提高了Z向的运动特性
-先进的德国柔性同步齿型带传动,无间隙，高强度，确保测量机运行无噪音，定位迅速准确。
-高精度高气膜刚性的自清洁式预载荷红宝石气浮轴承
-三轴均采用进口大功率驱动器、电机及新型双级带减速器，确保传动准确，迅速。
-测量系统：进口 RENISHAW 金属光栅尺，分辨率0.2mm
-气动系统、传动及驱动系统控制系统均采用品牌产品
Navigator系列龙门式三次元 三坐标测量机具有高精度、高强度、高刚性与高稳定性特点，适合于车间环境。
Navigator系列龙门式三坐标 测量机，具有多种安全保护装置，操作安全性高；选配温度自动补偿系统，全空间几何误差补偿，双光栅双驱动系统确保NCG系列测量机以简单的机械结构也能获得高可靠性和高性能。
Navigator系列龙门式三坐标测量机，可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测头、高精度激光点扫描测头实现复杂曲面高速扫描（逆向工程）等任务。
性能指标
测量行程:2000 (mm)x3000(mm) x1500(mm)
系统重量 : 10000 kg
分辨率 :0.5 (mm)
精度指标 (根据GB/T16857.2-1997等同于ISO 10 360测量机国际标准)
长度测量的示值误差：
平行轴方向：6+6L/1000 [mm] L单位：mm
空间任意方向：6+6L/1000 [mm] L单位：mm

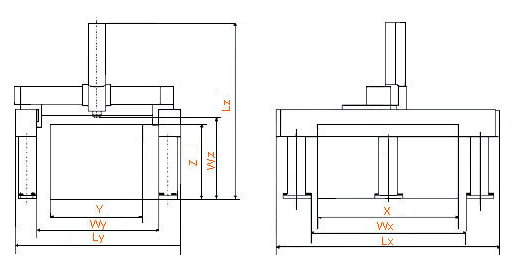

| MODEL 型号 | STROKES | MEASURING ACCURACY 精度指标 | OVERALL SIZE | WEIGHTS 系统净重 | |||||||
| 行程范围 | ISO10360-2:2001/GB/T16857.2-2006 | 主机外廓尺寸 | |||||||||
| X | Y | Z | S | P | Lx | Ly | Lz | ||||
| mm | mm | mm | MPEE(um) | MPEP(um) | MPEE(um) | MPEP(um) | mm | mm | mm | kg | |
| NCG203015 | 2000 | 3000 | 1500 | 5+5L/1000 | 5 | 3.5+4L/1000 | 4 | 3490 | 4770 | 4370 | 9800 |
| NCG204015 | 2000 | 4000 | 1500 | 5+5L/1000 | 5 | 3.5+4L/1000 | 4 | 3490 | 5770 | 4370 | 10700 |
| NCG205015 | 2000 | 5000 | 1500 | 5+5L/1000 | 5 | 3.5+4L/1000 | 4 | 3490 | 6770 | 4370 | 13490 |
| NCG20XX15 | 2000 | XX | 1500 | from 5+5L/1000 | from 5 | from 3.5+4L/1000 | from 4 | 3490 | XX | 4370 | XX |
| NCG253015 | 2500 | 3000 | 1500 | 8+8L/1000 | 8 | 5+5L/1000 | 6 | 3990 | 4770 | 4370 | 9870 |
| NCG254015 | 2500 | 4000 | 1500 | 8+8L/1000 | 8 | 5+5L/1000 | 6 | 3990 | 5770 | 4370 | 10800 |
| NCG255015 | 2500 | 5000 | 1500 | 8+8L/1000 | 8 | 5+5L/1000 | 6 | 3990 | 6770 | 4370 | 13560 |
| NCG25XX15 | 2500 | XX | 1500 | from 8+9L/1000 | from 8 | from 5+5L/1000 | from 6 | 3990 | XX | 4370 | XX |
| NCG203020 | 2000 | 3000 | 2000 | 6+6L/1000 | 7 | 5+5L/1000 | 6 | 3490 | 4770 | 5370 | 9810 |
| NCG204020 | 2000 | 4000 | 2000 | 6+6L/1000 | 7 | 5+5L/1000 | 6 | 3490 | 5770 | 5370 | 11300 |
| NCG205020 | 2000 | 5000 | 2000 | 6+6L/1000 | 7 | 5+5L/1000 | 6 | 3490 | 6770 | 5370 | 14650 |
| NCG20XX20 | 2000 | XX | 2000 | from 6+7L/1000 | from 7 | from 5+5L/1000 | from 6 | 3490 | XX | 5370 | XX |
| NCG255018 | 2500 | 5000 | 1800 | 10+10L/1000 | 10 | 6+6L/1000 | 7 | 3990 | 6770 | 4970 | 14200 |
| NCG256018 | 2500 | 6000 | 1800 | 10+10L/1000 | 10 | 6+6L/1000 | 7 | 3990 | 7770 | 4970 | 15400 |
| NCG253020 | 2500 | 3000 | 2000 | 10+10L/1000 | 10 | 6+6L/1000 | 7 | 3990 | 4770 | 5370 | 10600 |
| NCG254020 | 2500 | 4000 | 2000 | 10+10L/1000 | 12 | 6+6L/1000 | 7 | 3990 | 5770 | 5370 | 11300 |
| NCG255020 | 2500 | 5000 | 2000 | 10+10L/1000 | 12 | 6+6L/1000 | 7 | 3990 | 6770 | 5370 | 14750 |
| NCG25XX20 | 2500 | XX | 2000 | from 10+12L/1000 | from 12 | from 6+6L/1000 | from 7 | 3990 | XX | 5370 | XX |
| NCG306020 | 3000 | 6000 | 2000 | 12+12L/1000 | 12 | 8+8L/1000 | 8 | 4990 | 7770 | 5370 | 16200 |
| NCG30XX20 | 3000 | XX | 2000 | from 12+12L/1000 | from 12 | from 8+8L/1000 | from 8 | 4990 | XX | 5370 | XX |
环境条件要求
电源电压(Power Voltage): 220V
空气压力(Air Pressure): 0.7-1.0Mpa
过滤精度(Filter Accuracy): 0.3μm
空气流量(Air Supply): 0.12-0.45m3/min
温度范围(Temperature Range): 18-22℃
温度变化(Hourly Temperature Cycle): 1℃/h
温度梯度(Thermal Gradient): 1℃/m
湿度范围(Relative Humidity): 55%-65%
技术参数:
- 0.35mm 单向重复精度误差Unidirectional repeatability
- 0.5mm 模块自动更换重复精度误差 Repeatability of stylus changing
- 6方向测量能力6-way measuring capability
- 测针规格 M2
